Отправка с 17 февраля 2025Заливщик швов предназначен для разогрева и подачи под давлением битумно-эластомерных герметизирующих мастик.
Используется при выполнении работ по герметизации трещин, швов и гидроизоляции при ремонтно-строительных работах на дорогах.

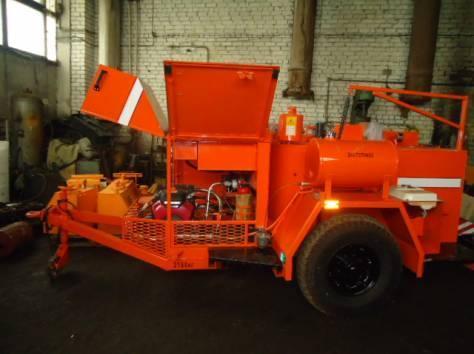

ЗШ-4 - заливщик швов, предназначенный для разогрева и подачи под давлением битумно-эластомерных герметизирующих мастик при выполнении работ по герметизации трещин, швов и гидроизоляции при ремонтно-строительных работах на автомобильных дорогах, аэродромных покрытиях, мостах, путепроводах.
ЗШ-4 является специальным тракторным полуприцепом. Основным элементом заливщика является разогревочная емкость цилиндрической формы с вертикальной осью. Разогрев мастики до рабочей температуры происходит дизельной горелкой через масляную рубашку, заполненную термомаслом. Подача разогретой мастики осуществляется через подающий шланг и удочку битумным насосом непогружного типа. Битумный насос не имеет рубашки разогрева. Он, вместе с подающей удочкой, подающим шлангом и системой трубопроводов, находится в термоизолированном шкафу, и разогревается воздухом, нагреваемым газоотводной трубой топливной горелки.
Гидросистема имеет два независимых контура — гидромотора привода мешалки и гидромотора привода битумного насоса. Основными элементами гидросистемы являются тандемный гидравлический насос и двухсекционный гидрораспределитель со встроенными предохранительными клапанами.
На заливщике устанавливается либо одноцилиндровый дизельный двигатель ТМЗ-450Д (Туламашзавод) либо двухцилиндровый бензиновый GX630 (Honda).
Технические характеристики:
|
1. Тягач |
трактор тягового класса 1,4 |
|
2. Скорость транспортирования, км/ч, не более |
25 |
|
3. Длина подающего шланга, м, |
4-0,5 |
|
4. Разогрев мастики |
через термомасло горелкой на дизтопливе |
|
5. Температура мастики, при которой происходит автоматическое отключение горелки |
180°C |
|
6. Температура термомасла, при которой происходит автоматическое отключение горелки |
300°C |
|
7. Масса разогреваемой мастики, кг, не более |
360 |
|
8. Геометрический объем бака для мастики, л, не более |
403 |
|
9. Объем заливаемого термомасла, л |
96 |
|
10. Геометрический объем бака для термомасла, л, не более |
120 |
|
11. Время разогрева мастики до рабочей температуры, ч, не более |
2,5 |
|
12. Обслуживающий персонал, включая водителя трактора, чел |
2 |
|
13. Расход топлива горелкой, л/час, не более |
7 |
|
14. Рабочая температура мастики |
170° -190°C в зависимости от марки мастики |
|
15. Двигатель - тип - мощность, кВт (л.с) - номинальная частота вращения, мин-1 |
Honda GX630 бензиновый 15,5 (21) 3600 |
|
16. Битумный насос - тип - максимальная рабочая температура - рубашка разогрева |
непогружной 200°C отсутствует |
|
17. Номинальный объем топливного бака, л |
60 |
|
18. Номинальный объем гидробака, л |
60 |
|
19. Типоразмер шин |
10,00-16 |
|
20. Электрооборудование сигнальное |
однопроводное с питанием от источника тока трактора напряжением 12В |
|
21. Электрооборудование рабочее |
однопроводное с питанием от генератора заливщика напряжением 24В |
|
22. Аккумуляторная батарея - тип - количество |
6СТ-55 2 |
|
23. Давление в шинах, МПа |
0,28 |
|
24. Масса, кг - конструктивная - эксплуатационная |
1630 2180 |
|
25. Габаритные размеры, мм - длина - ширина - высота |
4280 2050 1995 |
