Модификации:
ИС-6М1 Базовый самосвал МАЗ-5516W4
ИС-6М2 Базовый самосвал МАЗ-6501

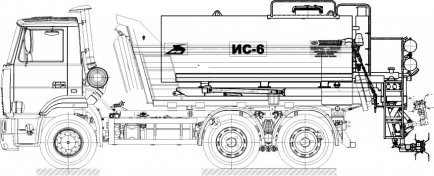

Автогудронатор ИС-6 предназначен для транспортирования жидких битумных материалов в горячем состоянии с мест производства или хранения и равномерного распределения их при строительстве и ремонте автомобильных дорог и аэродромов. Оборудование обеспечивает выполнение следующих операций:
Наименование показателя |
Значения |
|
Шасси |
Самосвал МАЗ-5516W4 |
Самосвал МАЗ-6501 |
Номинальная вместимость цистерны, м3, не менее |
6 |
|
Цистерна |
Стальная, эллиптического сечения с внутренними перегородками, термоизолированная слоем базальтового волокна 50 мм и облицованная стальным листом толщиной 0,8 мм |
|
Тип привода рабочего оборудования |
Гидравлический |
|
Битумный насос |
Шестеренный, подача 1,4 л/об |
|
Подогрев битума в цистерне |
Дизельной горелкой через жаровую трубу |
|
Расход топлива горелкой, (л/ч), не более |
9 |
|
Вместимость топливного бака горелки, м3 (л), не менее |
0,02 (20) |
|
Подача топлива к горелке |
Сжатым воздухом от пневмосистемы шасси |
|
Разогрев битума в коммуникации |
Переносной горелкой |
|
Скорость подогрева жидкого битума в цистерне при начальной температуре плюс 80°С, °С/ч, не менее |
10 |
|
Снижение температуры битума в цистерне в течение 1 ч., от перепада температур окружающего воздуха и битума: |
|
|
- на стоянке |
Не более 3% |
|
- при транспортировании со скоростью не более 50 км/ч |
Не более 4% |
|
Розлив битума |
Распределитель циркуляционного типа |
|
Число форсунок, шт |
21 (25)* |
|
Максимальная ширина розлива, м |
4,0 (4,8)* |
|
Изменение ширины розлива |
Кратное 0,19 м |
|
Удельная норма розлива, л/кв. м |
0,3...2,5 |
|
Изменение нормы розлива |
Бесступенчатое, при помощи регулятора расхода гидравлической жидкости с ручным управлением |
|
Снаряженная масса, кг, не более |
12 525 |
15 125 |
Полная масса, кг, не более |
25 000 |
33 500 |
Габаритные размеры, мм |
|
|
-длина |
7 100 |
7 600 |
-ширина |
2 550 |
|
-высота |
3 500 |
Габаритные размеры | |
---|---|
Длина | 7100 мм |
Ширина | 2550 мм |
Высота | 3500 мм |
Основные | |
Производитель | МАЗ |
Пользовательские характеристики | |
Вес | 25000 |
Тип гудронатора | Автогудронатор |
