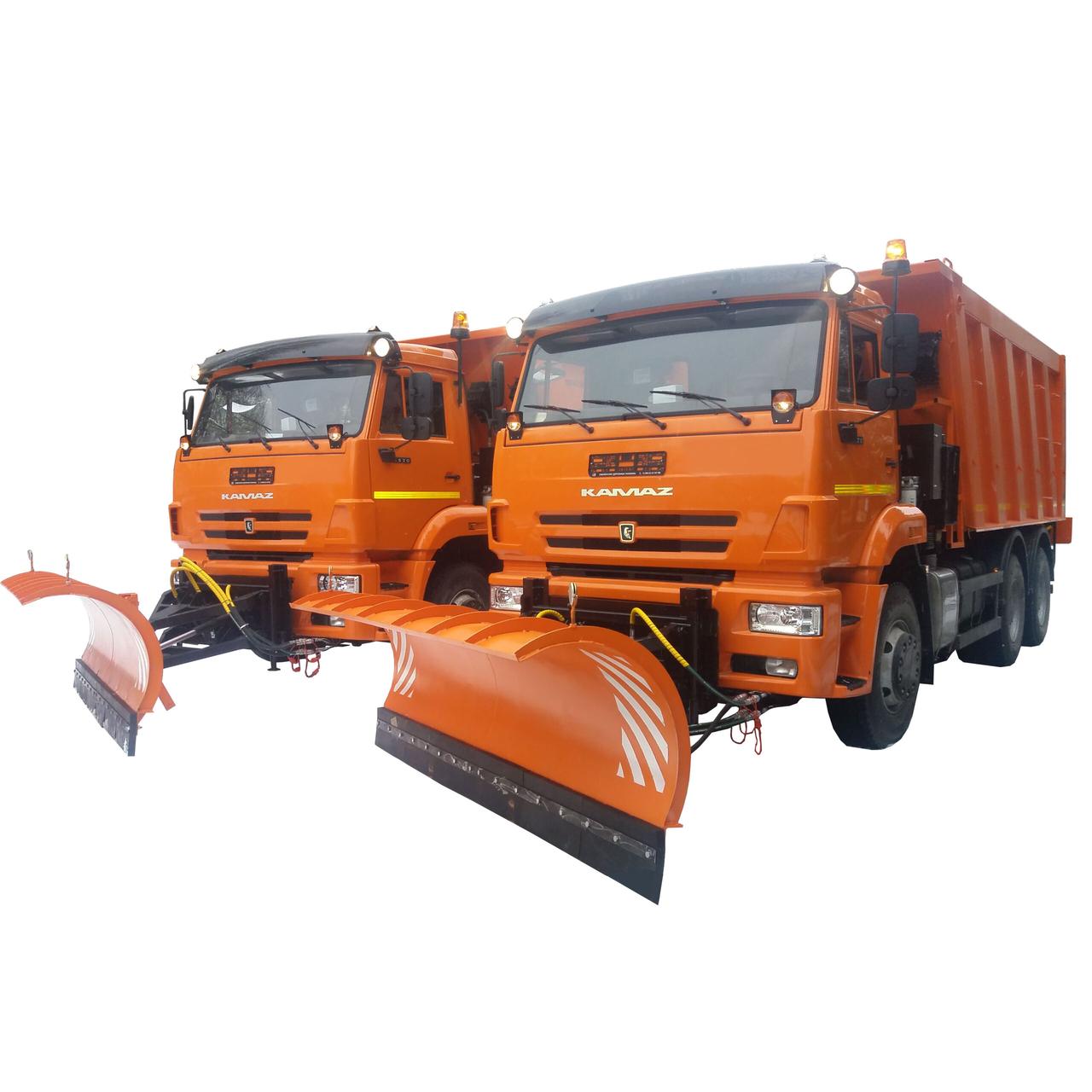

Комбинированная дорожная машина СДК-6520 на базе КамАЗ-6520 (6х4) самосвал. Машина может оснащаться: пескоразбрасывающем оборудованием с емкостью 8,5 куб.м., межбазовым щеточным оборудованием с шириной подметания 2,4 м., гидроповоротным коммунальным отвалом с шириной очистки дороги 2,6…3,0 м., поливомоечным оборудованием с емкостью 12 куб.м.
База СДК | |
Самосвал | КАМАЗ- 6520 |
Колесная формула | 6х4 |
Система управления навесным оборудованием | |
Пульт управления с тумблерами, установленный в кабине водителя работающий от электросистемы самосвала 24В | наличие |
Все рабочие органы оборудования гидравлические | наличие |
Емкость масленого бака для гидрооборудования, л | 170 |
Рабочее давление в гидросистеме, бар | 180 |
Гидравлический блок управления (агрегатный отсек) закрытого типа | наличие |
Интервал температур работы гидросистемы, град | от -40 до +40 |
Передача гидравлической жидкости осуществляется через прецизионные трубы, оцинкованные снаружи и изнутри, с врезными кольцами | наличие |
Гидросистема сборная и исключает сварные швы | наличие |
РВД в местах вредных контактов защищены полимерной спиралью | наличие |
Световой и звуковой сигнал аварийной потери уровня масла в гидросистеме на пульте | наличие |
Дополнительные фары головного света | наличие |
Проблесковые маячки (один на кабине, один сзади), шт 2 | наличие |
Блок дублирующих задних фонарей | наличие |
Электросистема с повышенной защитой от воздействия агрессивной среды | наличие |
Пескосолеразбрасывающее оборудование | |
Характеристика бункера | — Бункер в поперечном сечении имеет трапецеидальную форму.
— Бункер устанавливается в кузов самосвала без помощи грузоподъёмных механизмов. — Две площадки для осмотра бункера и лестница для подъёма. — Люк в решетке для осмотра транспортера — Стенки бункера смонтированы под углом -130 градусов — В положении хранения цистерна стоит на собственных, складных опорах |
Объем пескоразбрасывающего кузова, м3 | 8,5 |
Плотность посыпки пескосоляной смеси, г/кв.м | от 40 до 500 |
Изменение ширины посыпания, м | от 2 до 10 |
Тип транспортера | скребковый с двумя ветвями пластинчатой цепи |
Обратная ветвь цепи транспортера, проходящая в кузове под рассекателем | наличие |
Расстояние между ветвями цепи, мм | 300 |
Расстояние между скребками, мм | 320 |
Шаг цепи транспортёра, мм | 80 |
Количество скребков, шт | 24 |
Толщина стенки бункера, мм | 3 |
Привод транспортера и разбрасывающего диска | гидравлический от штатного гидронасоса самосвала |
Регулировка высоты разбрасывающего диска от поверхности земли, мм | от 250 до 500 |
Диаметр диска разбрасывающего устройства с завальцованными краями, мм | 670 |
С-образные лопатки, шт | 8 |
Разбрасывающее устройство с разбрасывающим диском с функцией подъема с помощью газлифта с усилием 1200 Н | наличие |
Приводной вал транспортера | установлен в подшипниковые узлы UCF |
Звёздочки приводного и натяжного вала из чугуна | наличие |
Число зубьев звездочки | Z=5 |
Диаметр звёздочки, мм | 280 |
Подшипники натяжного вала вынесены из зоны попадания песко-солевой смеси | наличие |
Пескосолеразбрасывающее оборудование с металлической лестницей и верхней технологической площадкой для осмотра транспортера | наличие |
Защитная решетка пескоразбрасывателя с толщиной прутка, мм | 12
|
Шаг прутков решетки, мм | 70 |
Оборудование быстросъемное, устанавливается в кузове автосамосвала, монтаж и демонтаж производится без дополнительных грузоподъемных механизмов | наличие |
Рабочая скорость, км/ч | 40 |
Отвал передний поворотный ОП-6 | |
Материал крыла отвала | Стальной лист Ст3 толщиной 4 мм, усиленный продольными усилителями из листа 8мм и поперечными усилителями из трубы диаметром 76 мм |
Длина, мм | 1970 |
Ширина, мм | 3250 |
Высота по отражатели, мм | 1280 |
Высота крыла отвала, мм | 980 |
Длина крыла отвала, мм | 3250 |
Масса поворотного отвала с монтажной рамой, кг | 690 |
Угол поворота отвала в плане от поперечного положения влево (вправо), град | +40/-40 |
Ширина очистки дороги, м | 2,6 – 3,0 |
Поворот влево-вправо и подъём-опускание осуществляются гидроцилиндрами; управление производится с пульта из кабины водителя | наличие |
Гидрозамок на гидроцилиндре отвала | наличие |
Рабочая скорость при снегоочистке, км/ч | до 40 |
Щётка средняя межбазовая | |
Тип привода | Гидравлический от героторного гидромотора, расположенного на валу щётки;
— диаметр вала щётки – 102 мм; |
Начальный диаметр ворса щётки, мм | 550 |
Ширина подметания, м | 2,4 |
Длина щётки, мм | 2940 |
Материал ворса | полипропилен |
Угол установки щётки в плане от продольной оси машины, град | 60 |
Масса щётки, кг | 200 |
Рабочая скорость
при подметании, км/ч |
15 |
Прочие характеристики | – гидравлическая защита механизма привода щётки от перегрузок.
– исключено попадание мусора и агрессивных материалов на силовые агрегаты автомобиля. — с правой стороны щётки установлен резиновый плужок для доочистки прибордюрного пространства; — рама щёточного изготовлена из трубы круглого сечения. |
Универсальная передняя монтажная плита | |
Монтажная плита с рукавами высокого давления с быстроразъёмными соединениями | Крепление навески с помощью клыков «Ласточкин хвост» |
Длина, мм | 1160 |
Ширина, мм | 1340 |
Высота, мм | 570 |
Расстояние между верхними крюками, мм | 1100 |
Расстояние от верха плиты до нижних откидных болтов, мм | 434 |
Межосевое расстояние окон для буксировочных пальцев, мм | 670 |
Размер окон для буксировочных пальцев, мм | 170х70 |
Поливомоечное оборудование | |
Объем цистерны, куб. м. | 12 |
Основные | |
---|---|
Производитель | КамАЗ |
